| 货号PLX-WF200AP | Wi-Fi协议802.11b/g/n |
| 频段2.4GHz～2.5 GHz(2400MHz～2483.5 MHz) ISM频段 | 工作电压2.7～3.6V |
展开
WiFi模组、物联网智能家居模组、工业级低功耗模组
产品概述
概述
PLX_WF200是一个无线物联网模组，它完全符合 IEEE 802.11b/g/n 1T1R 2.4GHz 标准，和 802.11e 服务规范和 802.11i 安全规范。内置超低功耗Tensilica L106 32位RISC处理器，CPU时钟速度可达160MHz，支持实时操作系统（RTOS）和Wi-Fi协议栈。模组两边分别有半孔和针孔可贴装、平插或侧插，方便用户各种安装需求。
1.2 特征
? 工作在 2.4GHz 频段
? 数据速率高达160Mbps
? 支持内置PCB天线和外接天线
? 支持多种网络协议和Wi-Fi配置功能
? 嵌入32位处理器
? 可适用多种安装需求
1.3 模组参数表
表1. PLX-WF200A参数表
类别 | 参数 | 数值 |
无线参数 | Wi-Fi协议 | 802.11b/g/n |
频段 | 2.4GHz～2.5 GHz(2400MHz～2483.5 MHz) ISM频段 | |
硬件参数 | 工作电压 | 2.7～3.6V |
供电电流 | 不小于500mA | |
工作电流 | 平均值82mA | |
工作温度 | -40～+85℃ | |
存储温度 | -40～+85℃ | |
湿度 | 5% 到 90% （不结露） | |
封装大小 | 28X20X3.2mm | |
接口 | UART/SPI/I2C/PWM/GPIO | |
软件参数 | 工作模式 | Station/SoftAP/SoftAP+Station |
工作信道 | 1～14 | |
安全机制 | WPA/WPA2 | |
加密类型 | WEP/TKIP/AES | |
网络协议 | IPV4,TCP/UDP/HTTP/FTP | |
用户配置 | AT+指令集，云端服务器，Android/iOS app | |
支持操作系统 | RTOS | |
升级固件 | 本地串口烧录/云端升级/主机下载烧录 |
主要应用领域
? 物联网
? 智能家居
? 智能插座
? 智能照明
? 智能测量
? 网络消费设备
? 工业控制
? 远程设备监控
2 模组引脚信息

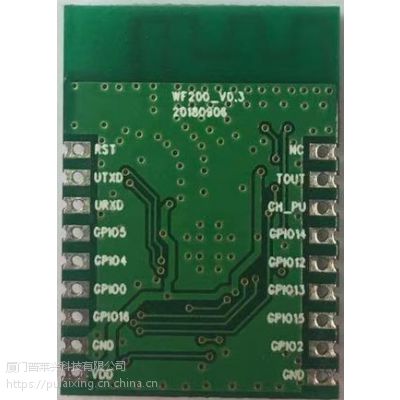

2.1 模组引脚分布
图1. 模组引脚分布
2 带PCB天线模组尺寸图
